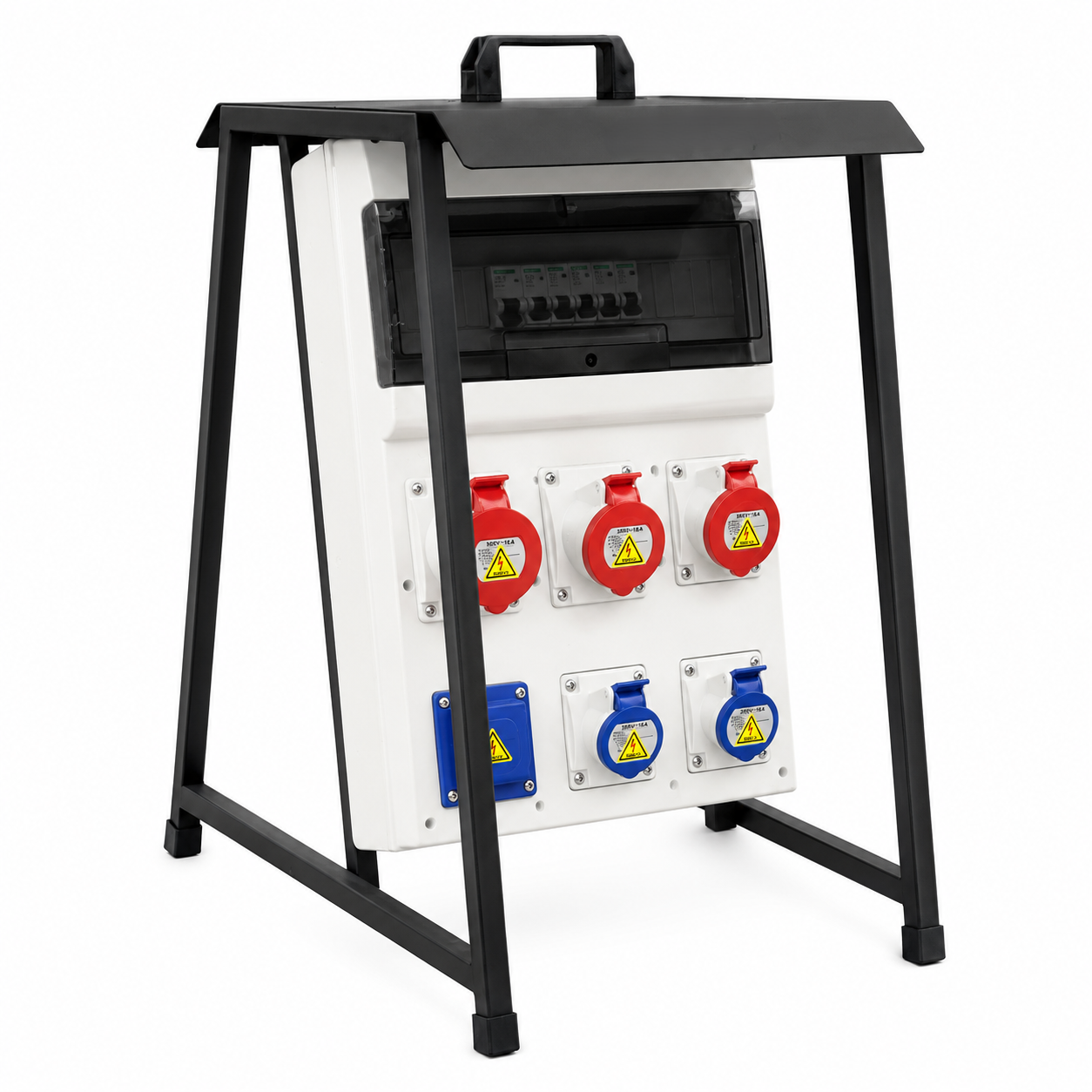

Quadro Robô de Tomadas com Cavalete e Pingadeira 6 Saídas | 3P+N+T 32A + 3P+T 32A + 3P+N+T 16A + 2x 2P+T 16A + NBR 20A | IP66
Quadro Robô de Tomadas com Cavalete e Pingadeira 6 Saídas | 3P+N+T 32A + 3P+T 32A + 3P+N+T 16A + 2x 2P+T 16A + NBR 20A | IP66 - Imagem 2

Quadro Robô de Tomadas com Cavalete e Pingadeira 6 Saídas | 3P+N+T 32A + 3P+T 32A + 3P+N+T 16A + 2x 2P+T 16A + NBR 20A | IP66

Código:  0110044680

R$2.600,00

em até 10x sem juros no cartão de crédito

Apenas 1 em estoque

Consulte o frete e o prazo de entrega:

Especificações técnicas
Fabricante

Descrição

Quadro de tomadas para canteiro de obras

Quadro Robô de Tomadas com Cavalete e Pingadeira — 6 Saídas

2x 2P+T 16A  +  1x 3P+T 32A  +  1x 3P+N+T 16A  +  1x 3P+N+T 32A  +  1x NBR 20A  |  IP66  |  Autossustentado

IP66 — GABINETE
IP44 — TOMADAS INDUSTRIAIS
CAVALETE METÁLICO
PINGADEIRA PROTETORA
DR TETRAPOLAR 63A

Quando a operação exige diversidade de saídas elétricas em um único ponto de força — trifásico com e sem neutro, em duas amperagens diferentes, além de monofásico e padrão NBR — o Quadro Robô de Tomadas com Cavalete e Pingadeira de 6 Saídas da Isotron entrega exatamente isso. É a versão ampliada do robozinho quadro elétrico com cavalete: mesmo conceito autossustentado e protegido pela pingadeira metálica, mas com gabinete maior e mix de tomadas mais completo para obras e indústrias com demandas elétricas variadas.

O quadro robô de tomadas fica em pé sozinho pelo cavalete integrado, não precisa de parede ou estrutura de apoio, e a pingadeira inclinada no topo protege disjuntores e tomadas de chuva, respingos e detritos de obra. Com 6 saídas industriais, gabinete IP66, proteção DR tetrapolar e disjuntores individuais por circuito, este é o posto de energia que acompanha equipes grandes em canteiros exigentes.

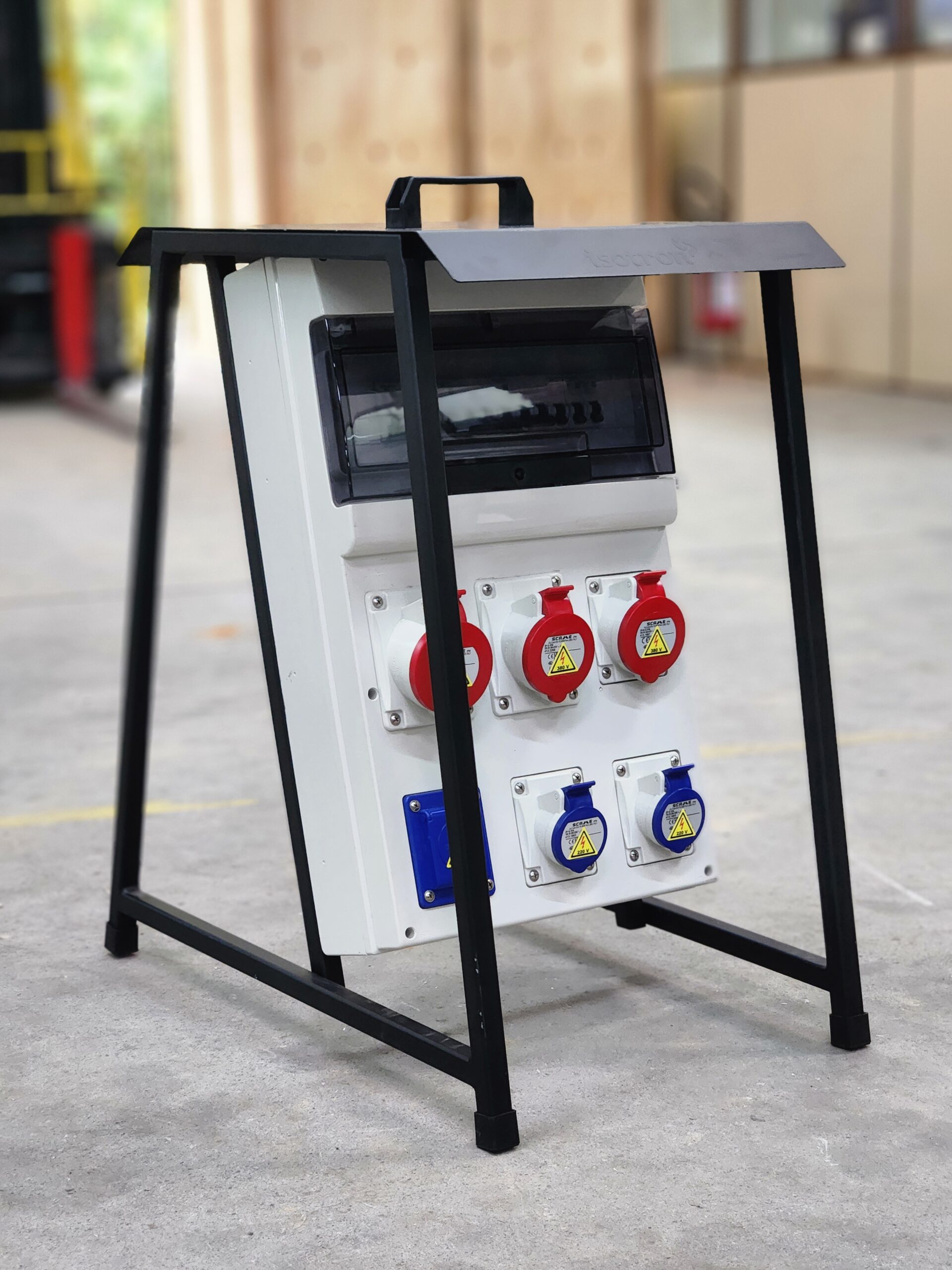

Quadro Robô de Tomadas com Cavalete e Pingadeira 6 saídas Isotron - quadro de tomadas para canteiro de obras IP66

Por que escolher

Diferenciais do quadro robo de tomadas com cavalete — versão 6 saídas

Cavalete metálico integrado

O conjunto fica em pé sozinho, elevado do chão. Não precisa de parede ou estrutura de apoio para operar em qualquer ponto da obra.

Pingadeira protetora

Cobertura inclinada no topo desvia chuva, respingos e detritos de obra para longe dos componentes elétricos.

Mix completo de saídas

6 tomadas em 4 categorias diferentes — trifásico com e sem neutro em duas amperagens, monofásico e NBR. Um quadro para todos os equipamentos.

Proteção seletiva

Disjuntor individual em cada um dos 6 circuitos, mais DR tetrapolar na entrada. Dois níveis de proteção elétrica.

Especificações técnicas

Composição técnica detalhada

Caixa / Gabinete 550 × 328 × 140 mm — Grau de proteção IP66 — para 6 tomadas
Estrutura Cavalete metálico integrado — autossustentado, elevado do chão
Proteção superior Pingadeira metálica inclinada — proteção contra chuva, respingos e detritos
Tomada trifásica c/ neutro 32A 1 unidade 3P+N+T 32A / 415V — IP44 — posição 6h — para embutir
Tomada trifásica s/ neutro 32A 1 unidade 3P+T 32A / 415V — IP44 — posição 6h — para embutir
Tomada trifásica c/ neutro 16A 1 unidade 3P+N+T 16A / 415V — IP44 — posição 6h — para embutir
Tomadas monofásicas industriais 2 unidades 2P+T 16A / 250V — IP44 — posição 6h — para embutir
Tomada padrão NBR 1 unidade 20A / 250V — formato 70×87 mm — IP54 — para embutir
Proteção diferencial (DR) Interruptor tetrapolar 4P 63A — 30mA — 3kA
Disjuntores 2 tripolares 32A curva C
1 tripolar 16A curva C
2 monopolares 16A curva C
1 monopolar 20A curva C
Total de saídas 6 tomadas (1x 3P+N+T 32A + 1x 3P+T 32A + 1x 3P+N+T 16A + 2x 2P+T 16A + 1x NBR 20A)
Proteção das tomadas IP44 nas industriais — IP54 na NBR
Portabilidade Transporte manual com alça superior integrada ao cavalete
Aplicação Ambientes internos e externos — canteiros de obras, indústrias e operações a céu aberto com múltiplos tipos de equipamento

Aplicações

Onde usar este quadro de tomadas para canteiro de obras

Canteiros com múltiplos equipamentos
Obras com betoneiras, compressores, serras, tornos e ferramentas elétricas operando simultaneamente
Áreas sem paredes disponíveis
O cavalete elimina a necessidade de fixação em estrutura — ideal para frentes de obra em campo aberto
Operações a céu aberto
A pingadeira e o gabinete IP66 protegem contra chuva e intempéries em uso externo contínuo
Indústrias com layout dinâmico
Galpões e linhas de produção onde o ponto de energia precisa se deslocar junto com os equipamentos
Manutenção industrial
Paradas programadas e intervenções em campo com demanda elétrica variada e alta exigência de segurança
Eventos e feiras externas
Instalações temporárias ao ar livre com diferentes tipos de carga elétrica e necessidade de ponto autossustentado

Dúvidas frequentes

Perguntas frequentes

Qual a diferença entre as tomadas 3P+T e 3P+N+T deste quadro?

A tomada 3P+T possui três fases e terra — suficiente para a maioria dos motores trifásicos industriais. A 3P+N+T adiciona o condutor neutro, necessário para equipamentos que precisam das três fases, do neutro e do terra simultaneamente, como serras industriais, tornos, fresadoras e equipamentos com eletrônica embarcada. Este quadro oferece as duas configurações, em 16A e 32A, cobrindo praticamente qualquer equipamento trifásico do mercado.

A pingadeira protege suficientemente para uso em chuva?

A pingadeira inclinada desvia a água que cai de cima, protegendo a área dos disjuntores e tomadas de chuva direta e respingos. Combinada com o gabinete IP66, o conjunto oferece boa proteção para operação em ambientes externos. Para exposição a jatos d’água diretos nas tomadas, consulte nossos modelos com tomadas IP67.

Este modelo é maior que o quadro robô de 5 saídas com cavalete?

Sim. O gabinete deste modelo mede 550×328×140 mm contra 212×415×105 mm do modelo de 5 saídas — é significativamente maior para acomodar 6 tomadas com maior variedade de configurações trifásicas. Se a sua operação não exige todas essas saídas, o modelo de 5 saídas pode ser mais prático pelo porte menor.

Este modelo vem com cabo de alimentação?

Este modelo não inclui cabo de alimentação na composição padrão. O método e as especificações de entrada podem ser definidos conforme a aplicação — entre em contato com nosso consultor para configurar a entrada ideal para o seu projeto.

É possível personalizar a configuração deste quadro robô?

Sim. A Isotron fabrica quadros robô de tomadas sob medida. Tipos e quantidades de tomadas, amperagens, configuração de entrada e outros componentes podem ser adaptados conforme a necessidade da sua obra ou operação.
