Se você trabalha com construção civil, certamente já ouviu falar na obrigatoriedade do quadro de tomadas para obra. Mas o que exatamente é esse equipamento? Por que ele é exigido por norma? E quais são os riscos reais de trabalhar sem ele — ou com versões improvisadas?
Neste artigo, você vai encontrar respostas claras e diretas para essas perguntas. Entender esse tema vai além de cumprir regulamentos: é uma questão de segurança para toda a equipe que opera no canteiro.
O que é um quadro de tomadas para obra?

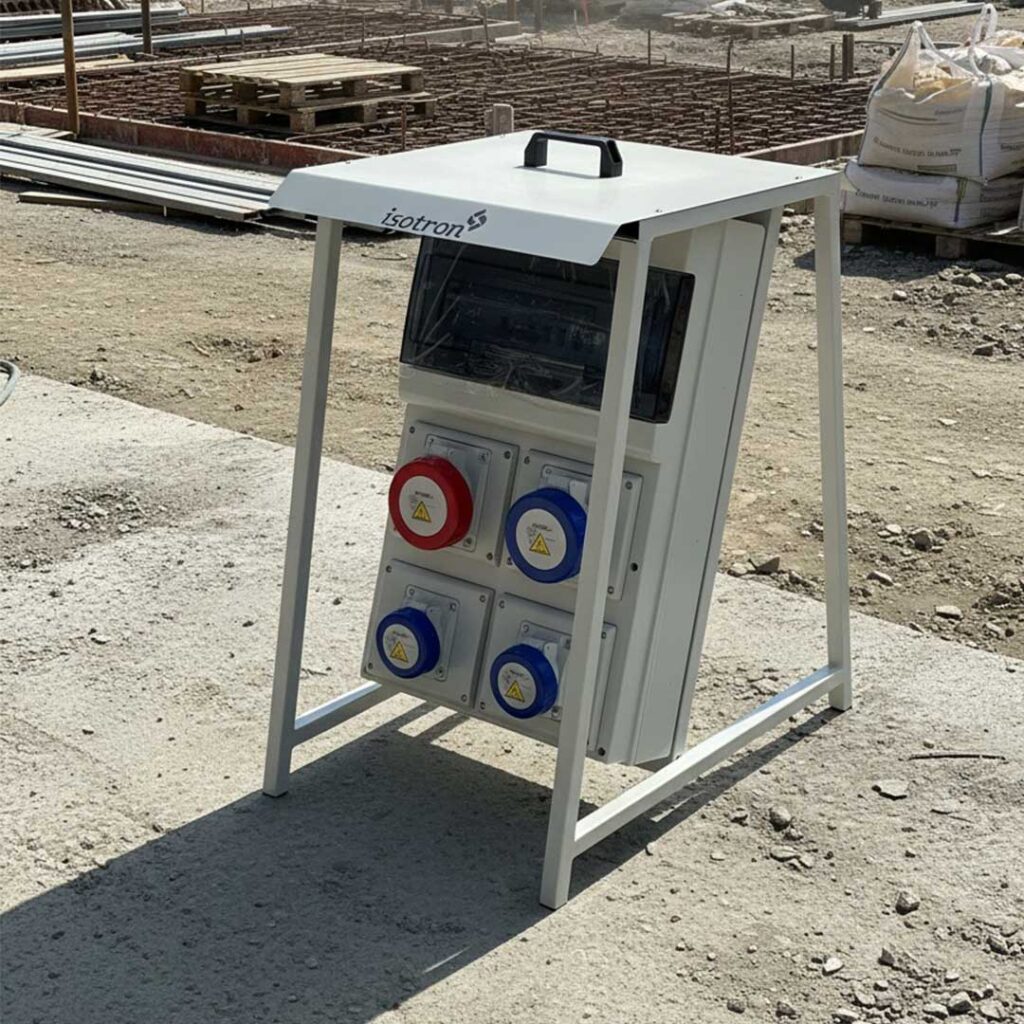

O quadro de tomadas para obra é um painel elétrico portátil projetado especificamente para distribuir energia elétrica com segurança dentro de canteiros de construção civil. Diferente de uma instalação elétrica residencial convencional, o quadro de obra é construído para suportar as condições severas do ambiente de trabalho: exposição ao pó, umidade, vibrações mecânicas e uso contínuo de ferramentas de alta potência.
Em termos práticos, ele funciona como o ponto central de distribuição de energia no canteiro. A partir dele, toda a alimentação elétrica das ferramentas, equipamentos e iluminação é distribuída de forma organizada, protegida e rastreável.
Um quadro de tomadas para obra completo geralmente inclui:
- Disjuntores termomagnéticos para proteção contra sobrecarga e curto-circuito
- Dispositivo DR (Diferencial Residual) para proteção contra choques elétricos
- Tomadas blindadas e encapsuladas, adequadas ao ambiente de obra
- Estrutura robusta em material resistente à corrosão e impactos
- Cabo de alimentação com bitola dimensionada para a carga total do quadro
O resultado é um sistema completo e autossuficiente que pode ser instalado rapidamente em qualquer ponto do canteiro e relocado conforme o avanço da obra.
Para que serve o quadro de tomadas em canteiros de obra?
A função principal do quadro de tomadas para obra é centralizar e proteger a distribuição elétrica no canteiro. Isso resolve uma série de problemas que aparecem quando a energia é distribuída de forma improvisada.
Organização das cargas elétricas
Com um quadro devidamente dimensionado, é possível distribuir as cargas por circuitos independentes. Isso significa que a furadeira, a esmerilhadeira e a iluminação, por exemplo, podem operar em circuitos separados — reduzindo o risco de sobrecarga e facilitando a identificação de falhas.
Proteção dos trabalhadores
As normas técnicas exigem que o quadro de obra possua dispositivo DR (diferencial residual). Esse componente detecta micro-fugas de corrente — do tipo que não dispara um disjuntor convencional, mas que é capaz de causar uma parada cardíaca. Com o DR instalado e funcionando, o circuito é interrompido em frações de segundo caso haja um defeito de isolamento ou contato acidental com partes energizadas.
Proteção dos equipamentos
Disjuntores corretamente dimensionados protegem as ferramentas contra picos de tensão e sobrecargas. Isso reduz paradas por queima de equipamentos e prolonga a vida útil das ferramentas da obra.
Flexibilidade e mobilidade
Como o quadro de obra é portátil, ele pode ser relocado conforme a obra avança. Isso evita a necessidade de refazer instalações elétricas provisórias a cada fase do canteiro.
Normas de segurança elétrica em canteiros de obra
A obrigatoriedade do quadro de tomadas para obra não é uma recomendação — é uma exigência legal amparada por normas técnicas nacionais.
NR 18 — Segurança e Saúde no Trabalho na Indústria da Construção
A Norma Regulamentadora 18 do Ministério do Trabalho e Emprego é a principal referência para condições de trabalho em canteiros de obra. Em seu texto, a NR 18 estabelece que as instalações elétricas provisórias devem ser executadas por profissional habilitado, seguir padrões técnicos de segurança e garantir proteção adequada contra choques elétricos e incêndios.
Ela determina, entre outros pontos:
- Que as instalações elétricas provisórias sejam protegidas contra danos mecânicos
- Que haja dispositivos de proteção contra sobrecorrente e fuga de corrente
- Que os quadros elétricos sejam identificados e de acesso restrito a pessoas autorizadas
NR 10 — Segurança em Instalações e Serviços em Eletricidade
A NR 10 regulamenta os requisitos mínimos para garantir a segurança e saúde dos trabalhadores que interagem direta ou indiretamente com instalações elétricas. Ela se aplica a todos os que trabalham em canteiros onde há sistemas energizados — e isso inclui praticamente toda a equipe de uma obra.
A norma exige que qualquer instalação elétrica, mesmo provisória, seja dimensionada, instalada e mantida por profissional qualificado. Quadros improvisados sem proteção adequada configuram violação direta da NR 10.
NBR 5410 — Instalações Elétricas de Baixa Tensão
A norma técnica da ABNT NBR 5410 define os requisitos para instalações elétricas em baixa tensão, incluindo canteiros de obra. Ela estabelece critérios para seleção de cabos, dimensionamento de disjuntores, proteção diferencial e grau de proteção dos equipamentos (IP — Índice de Proteção).
Para ambientes de obra, onde há presença constante de umidade e partículas sólidas, a NBR 5410 recomenda equipamentos com grau de proteção mínimo IP 44 — o que exclui tomadas domésticas convencionais da lista de opções adequadas.
Fiscalização e penalidades
O descumprimento dessas normas pode resultar em:
- Interdição do canteiro pelo Ministério do Trabalho
- Multas administrativas que variam conforme a gravidade da irregularidade
- Responsabilização civil e criminal do responsável técnico em caso de acidente
Mas a consequência mais grave não é a multa — é a vida perdida por falta de uma proteção que custa muito menos do que qualquer processo.
Riscos de usar quadros improvisados na obra
Na prática, é comum encontrar canteiros onde a distribuição elétrica é feita com réguas de tomadas domésticas, extensões improvisadas ou painéis montados sem qualquer critério técnico. Essa realidade tem um custo altíssimo.
Choque elétrico
Tomadas domésticas comuns não são projetadas para uso em ambientes úmidos ou com poeira. Em uma obra, a combinação de umidade, poeira de cimento e operadores com mãos suadas cria um cenário de alto risco para acidentes com eletricidade. Sem proteção diferencial, um simples defeito de isolamento em uma furadeira pode resultar em choque fatal.
Incêndio por sobrecarga
Extensões e réguas domésticas têm capacidade de carga muito inferior à demanda de equipamentos de obra. Uma esmerilhadeira angular de 2.200W, por exemplo, já supera a capacidade de uma extensão residencial comum. Quando múltiplos equipamentos são ligados simultaneamente, o risco de aquecimento dos condutores e ignição cresce exponencialmente.
Danos a equipamentos
Sem proteção adequada contra surtos e sobrecargas, ferramentas caras são expostas a condições que aceleram sua degradação ou causam queima imediata. O custo de substituição de equipamentos danificados geralmente supera em muito o investimento em um quadro de tomadas adequado.
Passivo jurídico
Em caso de acidente, a ausência de instalações elétricas conformes com as normas é agravante para o responsável pela obra. Engenheiros, construtores e contratantes podem responder civil e criminalmente — independentemente de quem operava o equipamento no momento do acidente.
Improdutividade
Quadros improvisados falham com frequência. Cada parada para resolver um curto-circuito, repor um disjuntor queimado ou localizar uma falha não identificada representa tempo perdido e custo adicional para a obra.
Como escolher o quadro de tomadas certo para sua obra?
Na hora de especificar ou adquirir um quadro de tomadas para obra, alguns critérios são fundamentais:
1. Dimensionamento correto da carga
Mapeie todos os equipamentos que serão utilizados simultaneamente. Some as potências e adicione uma margem de segurança de pelo menos 25%. O quadro precisa suportar essa carga com folga.
2. Presença de DR (Diferencial Residual)
Sem DR, o quadro não atende às normas. Verifique se o equipamento possui dispositivo diferencial com sensibilidade de 30 mA — padrão exigido para proteção humana.
3. Grau de proteção IP adequado
Para ambientes de obra, o grau mínimo recomendado é IP 44. Quadros com proteção superior (IP 55 ou IP 65) são indicados para ambientes ainda mais agressivos.
4. Qualidade dos componentes internos
Disjuntores e DRs de marcas reconhecidas garantem que a proteção vai funcionar quando necessário. Componentes genéricos de baixo custo podem não operar na corrente de disparo especificada.
5. Certificação e conformidade
Prefira quadros de fabricantes que atendam às normas ABNT e que possam comprovar a conformidade do produto. Isso é especialmente importante em obras fiscalizadas por órgãos públicos.
Conclusão
O quadro de tomadas para obra não é um acessório opcional — é um item de infraestrutura elétrica obrigatório, exigido pelas NRs 10 e 18 e pela NBR 5410, e diretamente responsável pela segurança dos trabalhadores no canteiro.
Trabalhar com instalações improvisadas é assumir um risco desnecessário: de acidente, de autuação, de incêndio e de paralisação da obra. O investimento em um quadro adequado é baixo quando comparado ao custo de qualquer um desses problemas.
